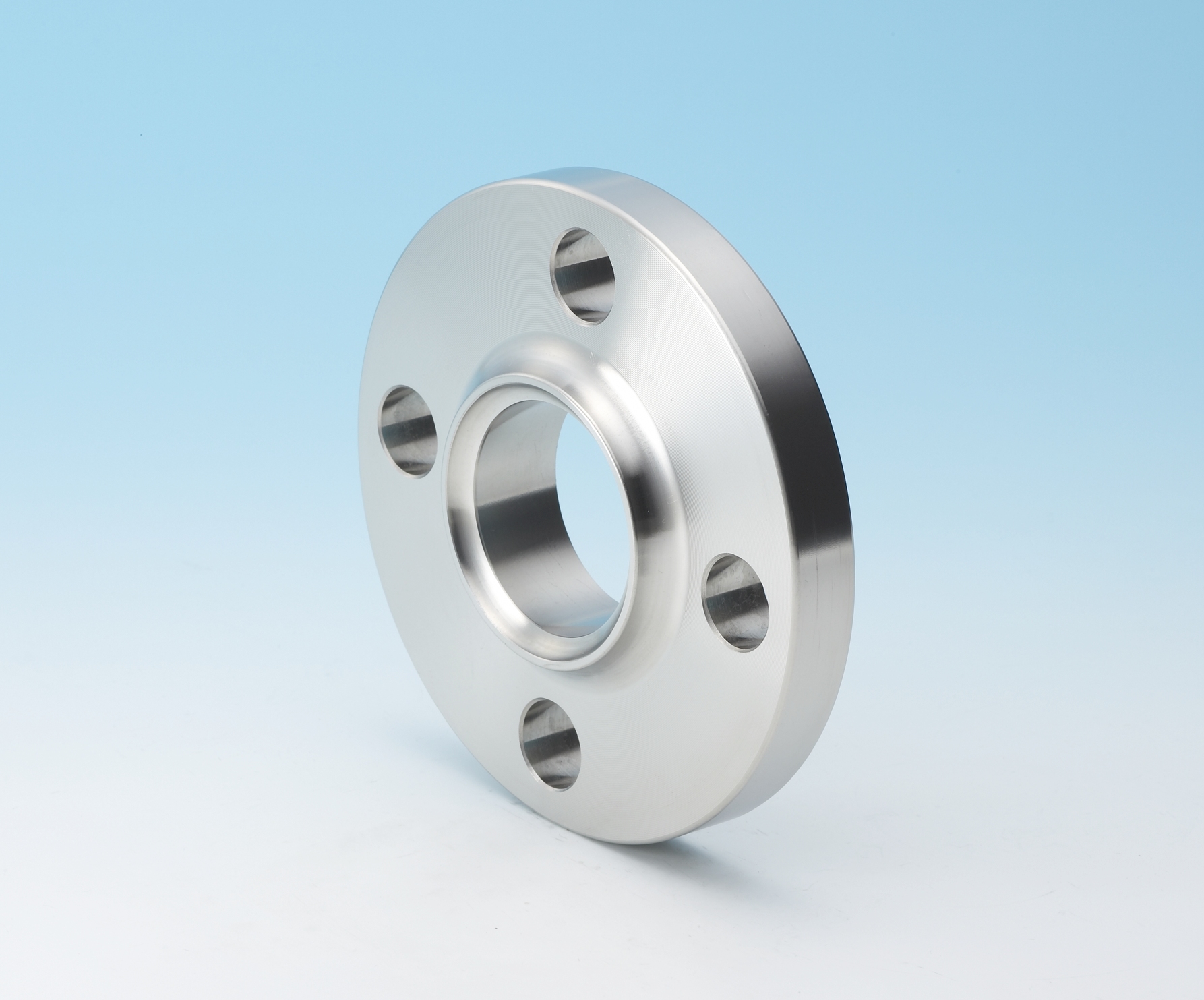

ハブフランジ（SOH）A形20K

製品名称	ハブフランジ（SOH）A形20K
メーカー	東洋ステンレス化工株式会社
規　　格	JIS B 2220-2012

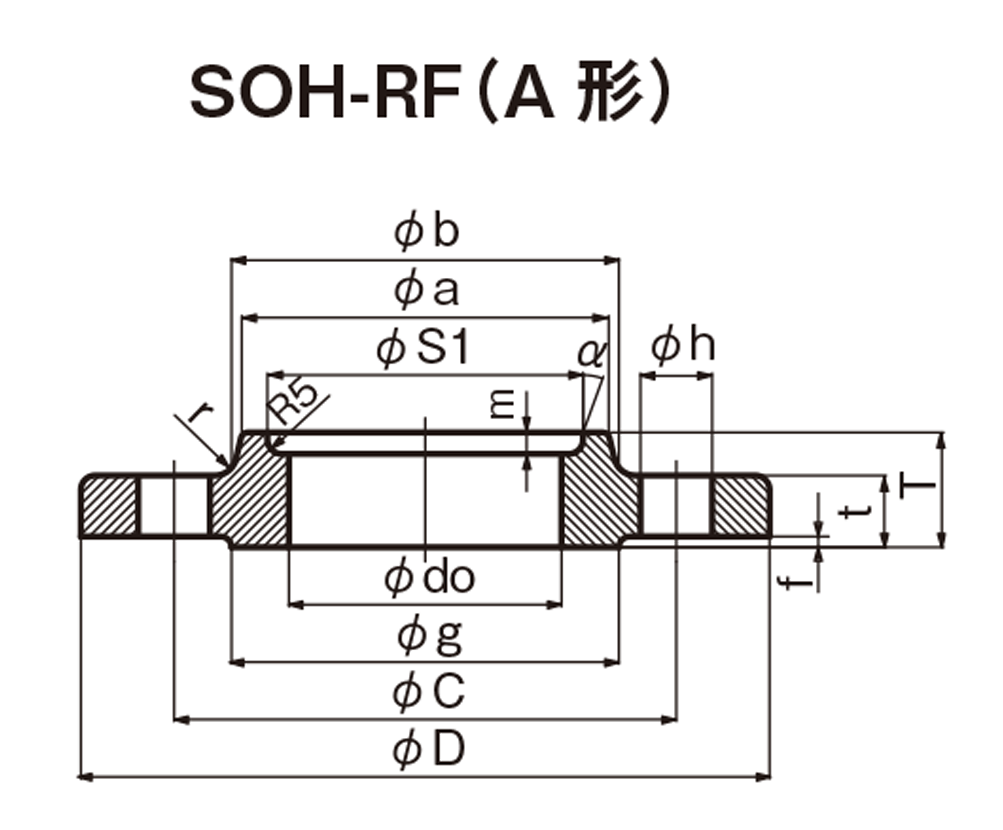

型　　式	SOH-RF（A形）
寸法表	寸法表はこちら
寸法許容差	寸法許容差はこちら
備　　考	1.　JIS B 2220 は、呼び径（A）10 ～ 600 のSOH 形RFを規定している。　　ただし、SOH 形RF B 形は呼び径（A）10 ～ 50、C 形は65 ～ 600 のみを規定。 2.　JIS B 2220 はその他に、10 ～ 600 のBL 形RFを規定しており、　　他はJIS B 2238 の基準寸法による。 3.　※閉止フランジ（BL）の厚み（t）は呼び径（A）600 の時56mm 4.　内径（d）は接合する鋼管の内径によって調整する。
