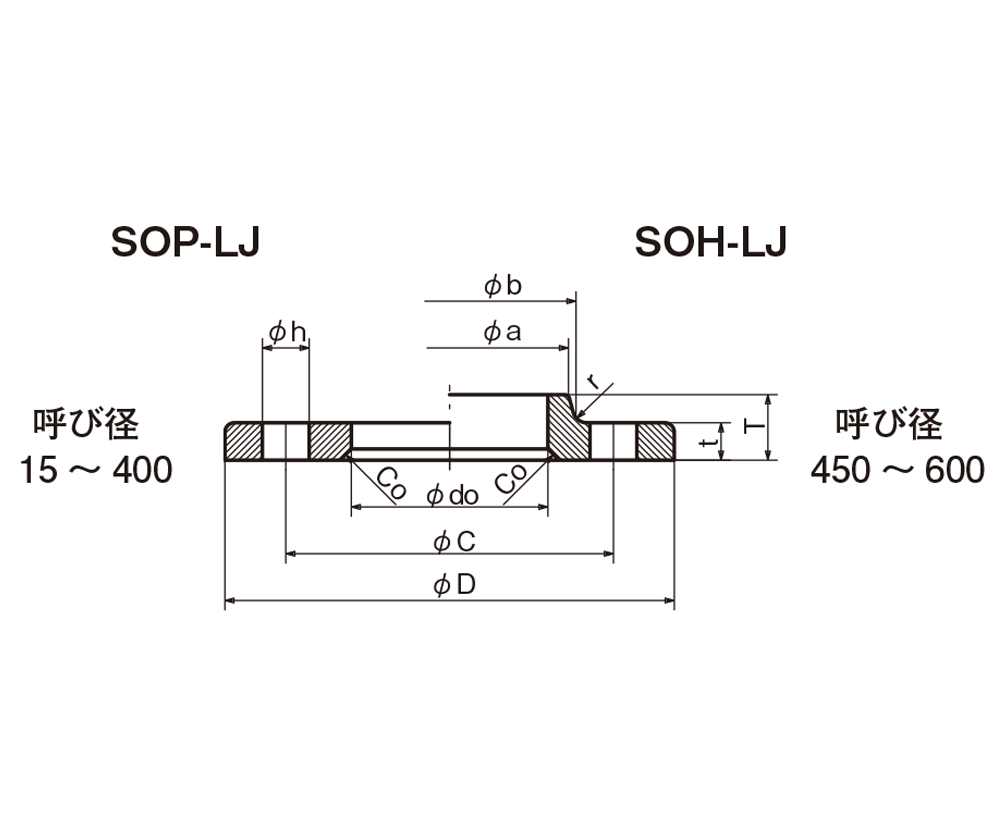

遊合形フランジ(LJ)(ルーズフランジ)10K

製品名称 遊合形フランジ(LJ)(ルーズフランジ)10K
メーカー 東洋ステンレス化工株式会社
規  格 JIS B 2220-2012
型  式 SOP-LJ/SOH-LJ
寸法表 寸法表はこちら
寸法許容差 寸法許容差はこちら
備  考 1. JIS B 2220 は呼び径(A)10 ~ 1500 のSOP 形FFとBL 形FF、
  呼び径(A)250 ~ 1500 のSOH 形FF、呼び径(A)15 ~ 600 のLJ 形を規定しており、
  他はJIS B 2238 の基準寸法による。
2. LJ のコーナー(Co)はC 面及びR 面どちらでもよい。
