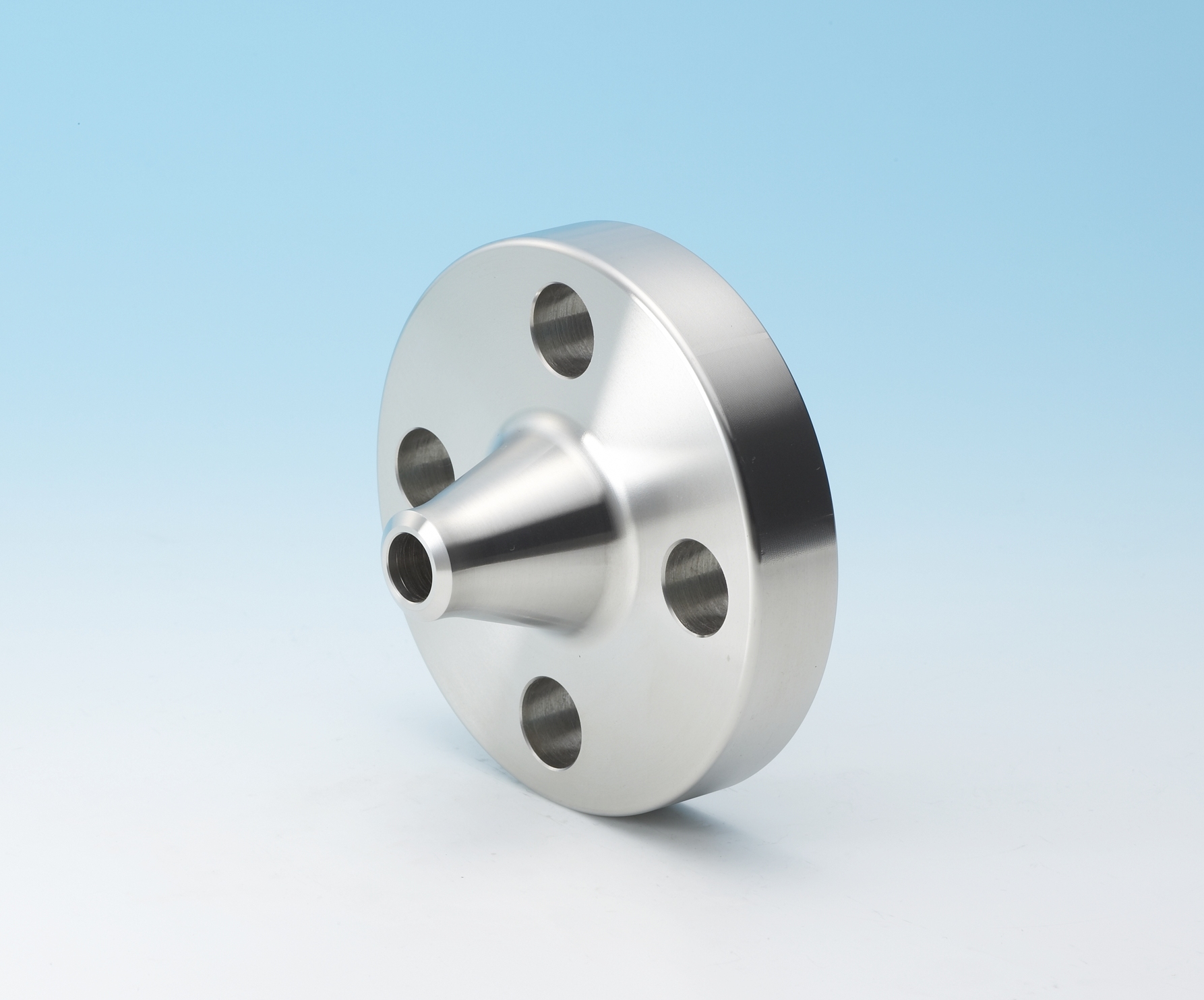

突合せ溶接式フランジ(WN-RF)30K

製品名称 突合せ溶接式フランジ(WN-RF)30K
メーカー 東洋ステンレス化工株式会社
規  格 JIS B 2220-2012
型  式 WN-RF
寸法表 寸法表はこちら
寸法許容差 寸法許容差はこちら
備  考 1. JIS B 2220 は、呼び径(A)10 ~ 400 のSOH 形RFを規定している。
  ただし、SOH 形RF B 形は呼び径(A)10 ~ 50、C 形は65 ~ 400 のみを規定。
2. JIS B 2220 はその他に、10 ~ 400 のBL 形RF 及び
  15 ~ 400 のWN 形RFを規定しており、他はJIS B 2238 の基準寸法による。
3. 内径(d)は接合する鋼管の内径によって調整する。
4. WN 形RF のR 寸法は参考値である。
