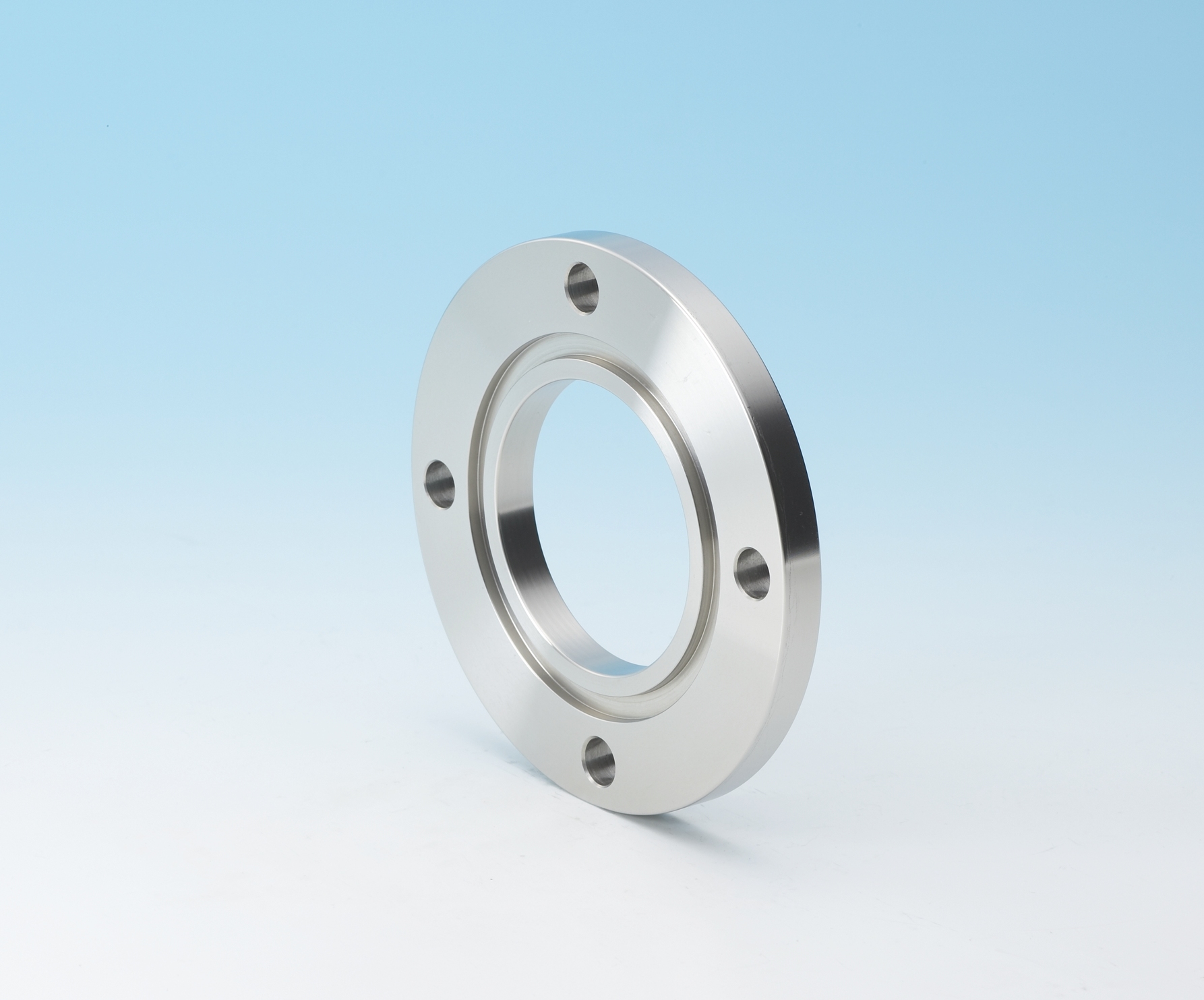

真空フランジ溝形（VG形）

製品名称	真空フランジ溝形（VG形）
メーカー	東洋ステンレス化工株式会社
規　　格	JIS B 2290:1998（真空装置用フランジ）
型　　式	VG形
寸法表	寸法表はこちら
寸法許容差	寸法許容差はこちら
備　　考	1.　適用する管の外径d は、表中のもの又はこれに近いものを使用する。 2.　フランジの連結面は、破線で示したようにすることができる。 3.　フランジのボルト締付面は、フランジ連結面に平行に仕上げる。 4.　ガスケットにOリングを使用する場合は、　　溝の面取りを上記の寸法より小さくすることができる。
