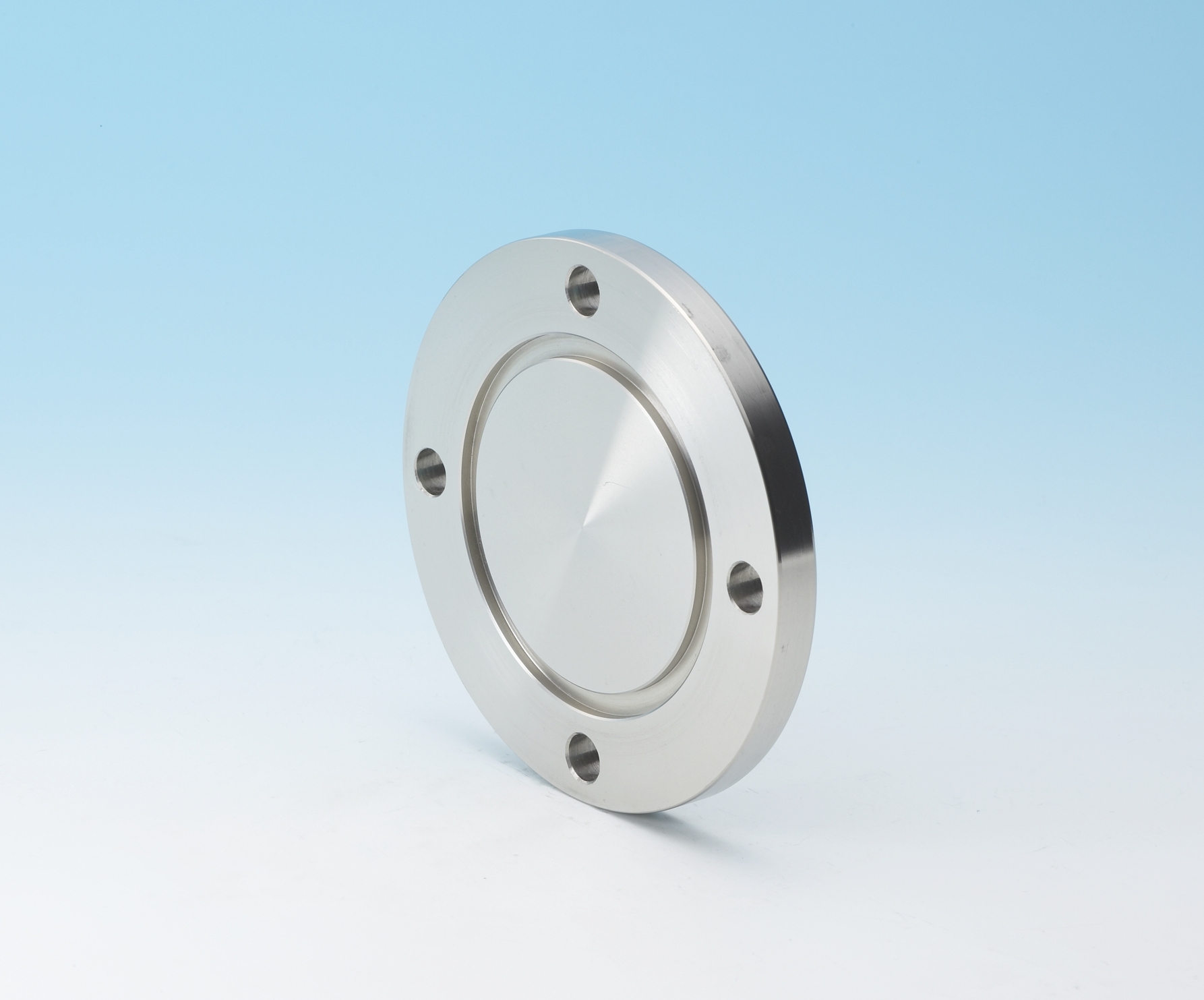

真空BLフランジ溝形(VG形)

製品名称 真空BLフランジ溝形(VG形)
メーカー 東洋ステンレス化工株式会社
規  格 JIS B 2290:1998(真空装置用フランジ)
型  式 VG形
寸法表 寸法表はこちら
寸法許容差 寸法許容差はこちら

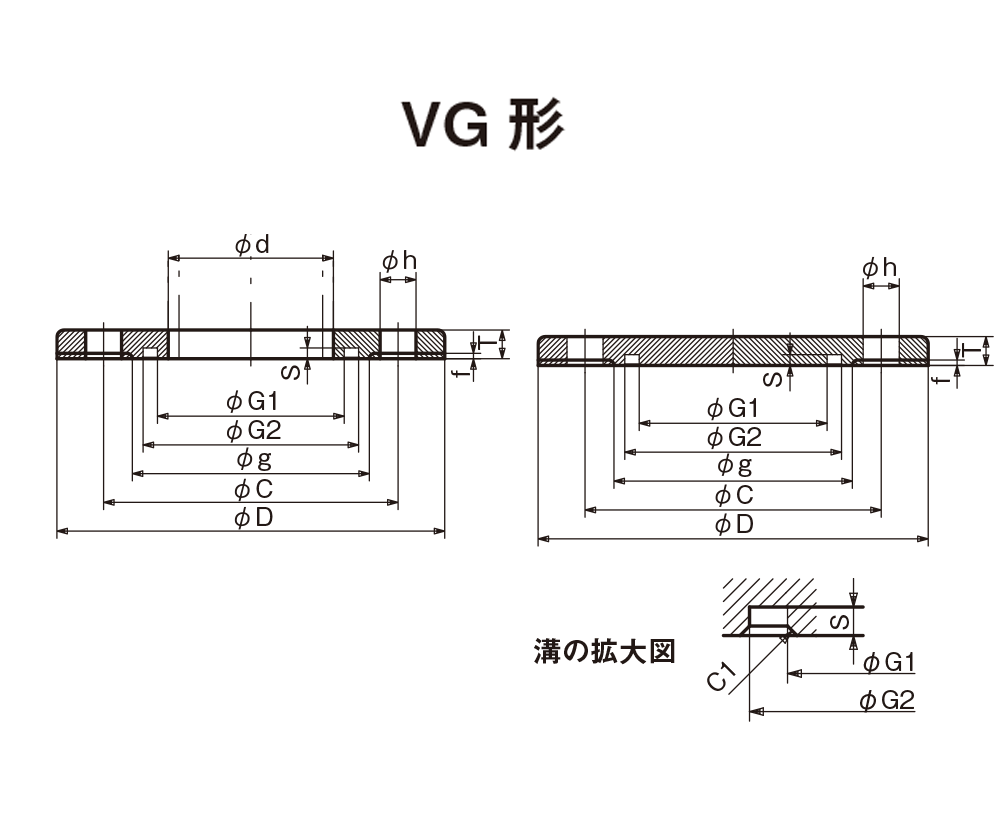

備  考 1. 適用する管の外径d は、表中のもの又はこれに近いものを使用する。
2. フランジの連結面は、破線で示したようにすることができる。
3. フランジのボルト締付面は、フランジ連結面に平行に仕上げる。
4. ガスケットにOリングを使用する場合は、
  溝の面取りを上記の寸法より小さくすることができる。
