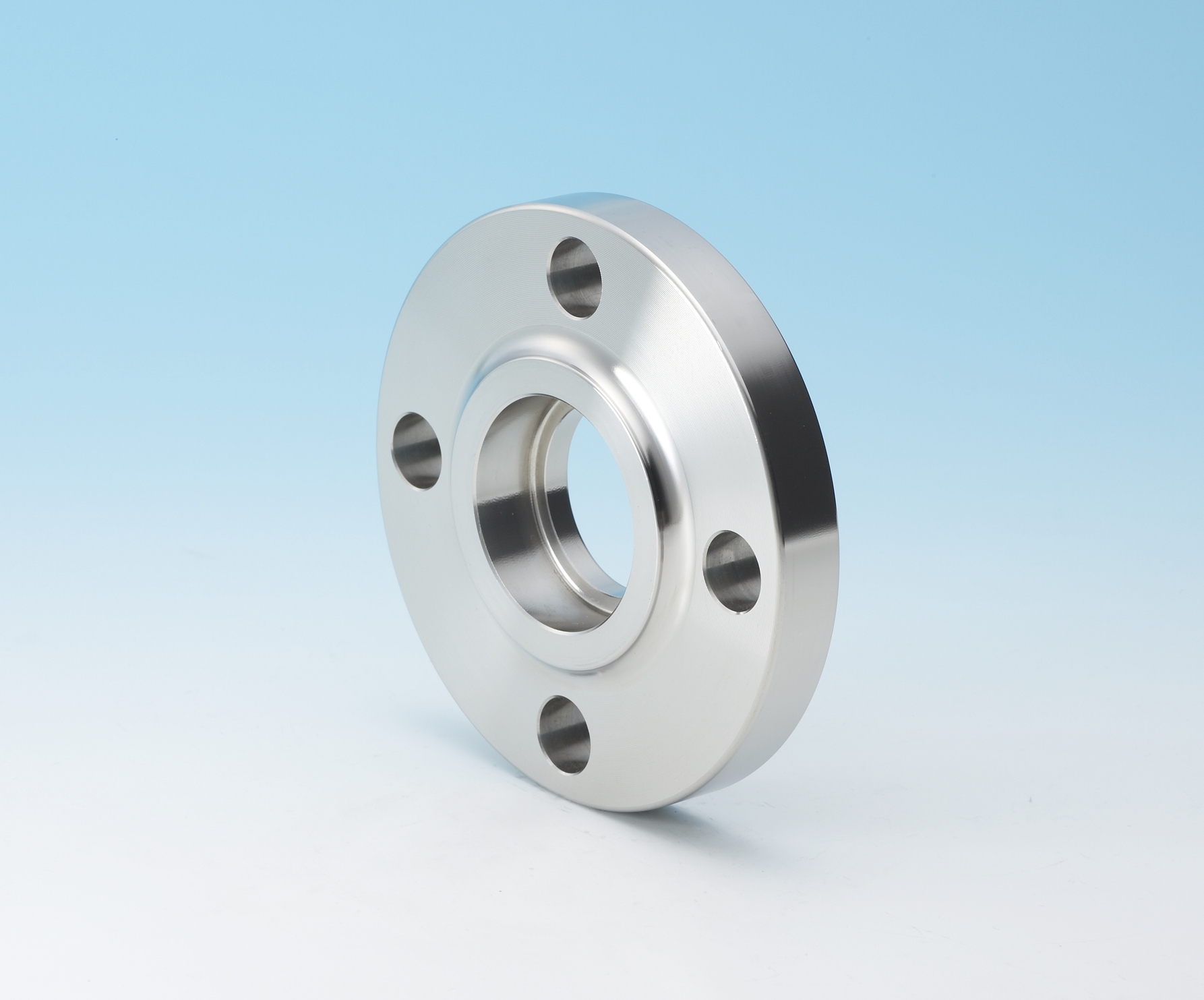

ソケット溶接形フランジ(SW-RF) クラス150

製品名称 ソケット溶接形フランジ(SW-RF) クラス150
メーカー 東洋ステンレス化工株式会社
規  格 JPI-7S-15-2011
型  式 SW-RF
寸法表 寸法表はこちら
寸法許容差 寸法許容差はこちら

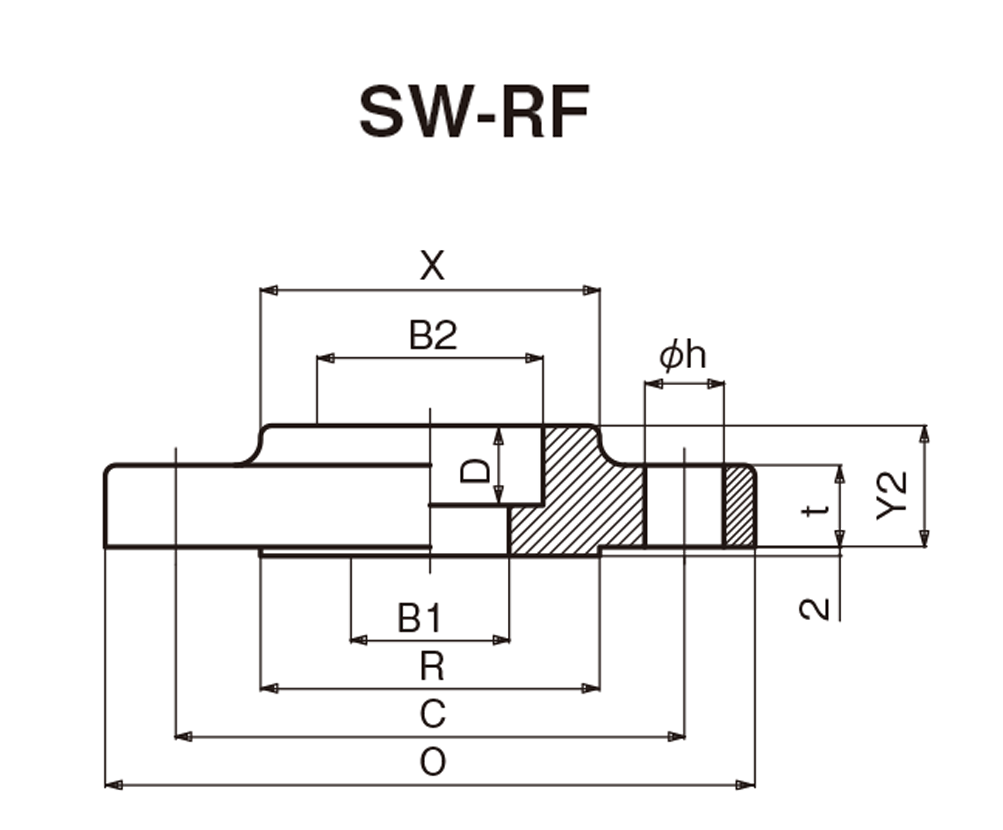

備  考 (1)各部寸法は「mm」で表示する。
(2)座厚2mm は「厚みt」と「全長Y1 またはY2」に含まれない。
(3)突合せ溶接形(WN)とソケット溶接形(SW)の「内径 B1」と
   重量は「Sch 40」管用である。
(4)スリップオン形(SO)、ソケット溶接形(SW)のハブは、
   平行又は7°以内の勾配をつけてよい。
(5)突合せ溶接形(WN)とソケット溶接形(SW)、
   スリップオン形(SO)のハブ元のすみの丸みは「最小 R5」とする。
(6)ブラインド形フランジ(BL)の中央部には、突起または凹みを付けてもよい。
   中央部を突起させる場合には、その直径をJPI-7S-67 付属書1 付表1 の
   内径( 一体形フランジの内径) よりも25mm 以上小さくし、中央部を
   凹ませる場合には、その直径を同表内径よりも大きくしてはならない。
   突起部又は凹み部の中央部分の機械加工仕上げは不要である。
