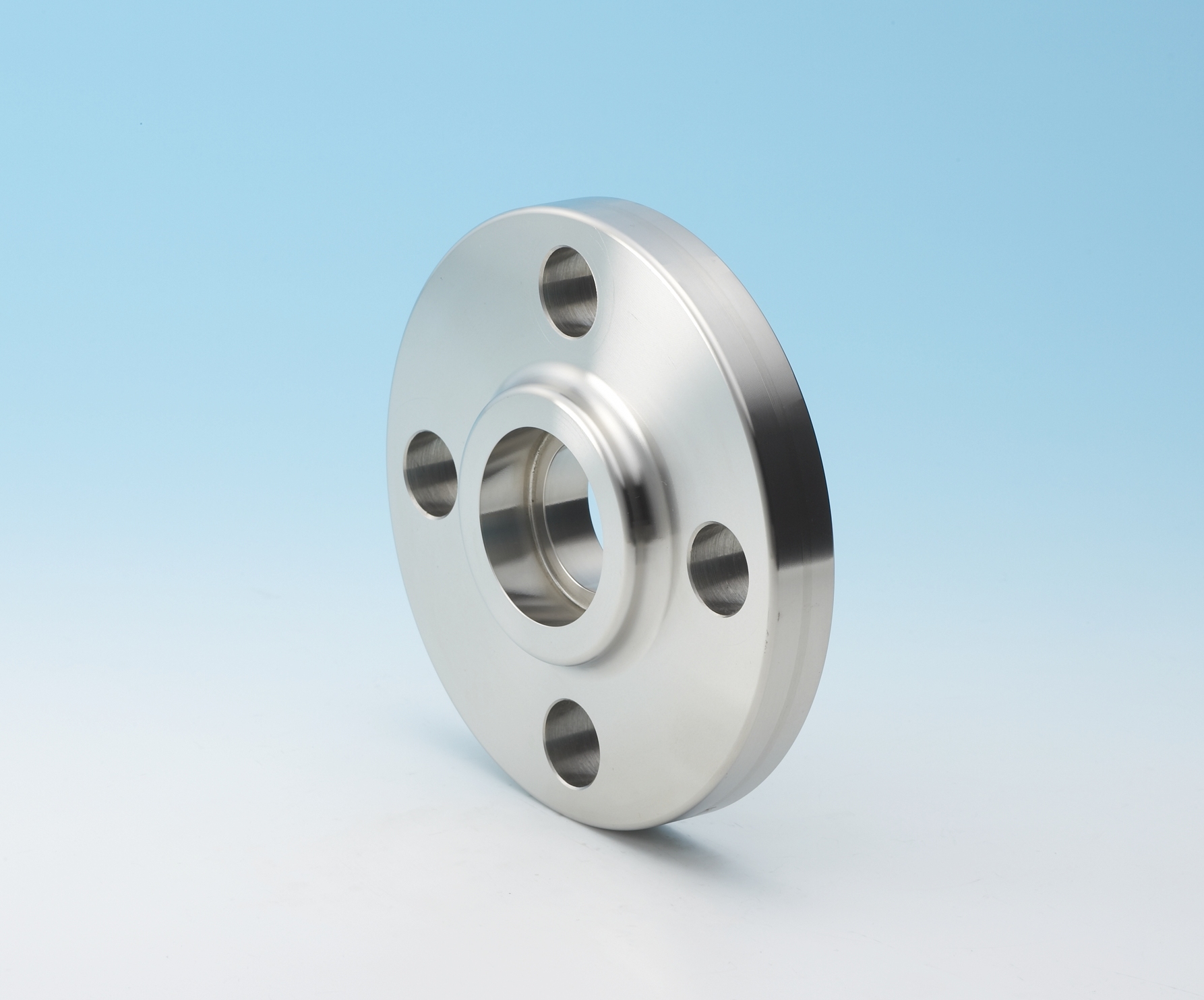

ソケット溶接形フランジ(SW-RF) クラス300
製品名称 | ソケット溶接形フランジ(SW-RF) クラス300 |
---|---|
メーカー | 東洋ステンレス化工株式会社 |
規 格 | JPI-7S-15-2011 |
型 式 | SW-RF |
寸法表 | 寸法表はこちら |
寸法許容差 | 寸法許容差はこちら |

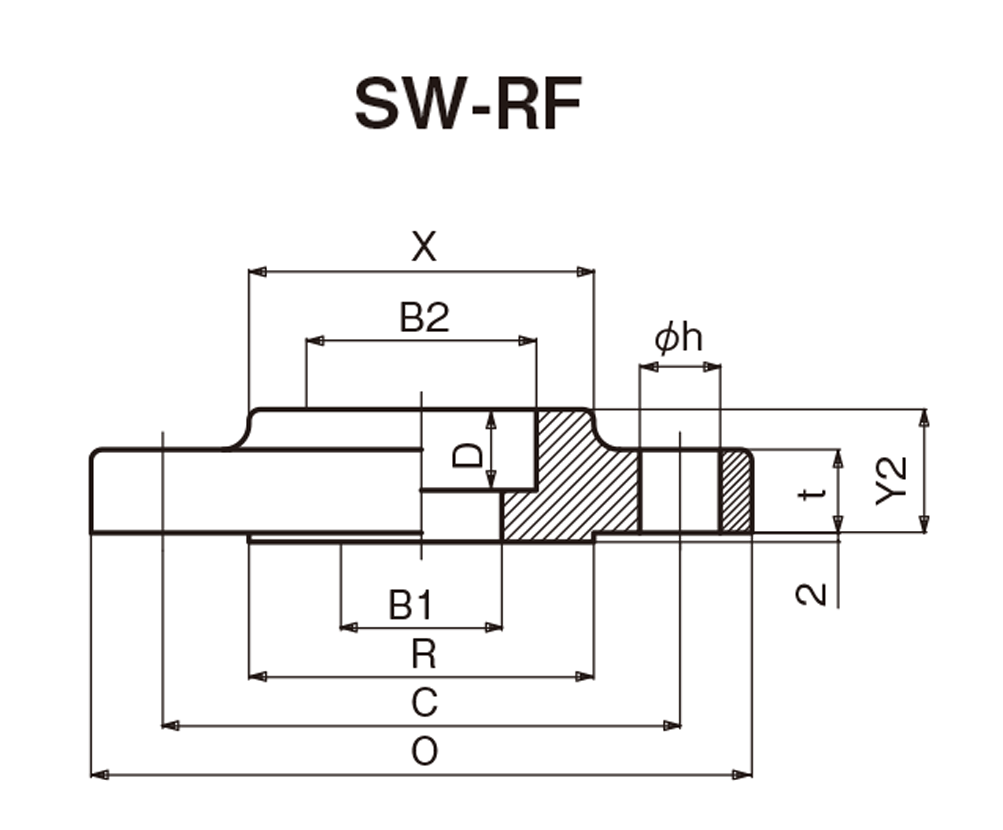

備 考 | (1)各部寸法は「mm」で表示する。 (2)座厚2mm は「厚みt」と「全長Y1 またはY2」に含まれない。 (3)突合せ溶接形(WN)とソケット溶接形(SW)の「内径 B1」と 重量は「Sch 40」管用である。 (4)スリップオン形(SO)、ソケット溶接形(SW)のハブは、 平行又は7°以内の勾配をつけてよい。 (5)突合せ溶接形(WN)とソケット溶接形(SW)、 スリップオン形(SO)のハブ元のすみの丸みは「最小 R5」とする。 (6)ブラインド形フランジ(BL)の中央部には、突起または凹みを付けてもよい。 中央部を突起させる場合には、その直径をJPI-7S-67 付属書1 付表1 の 内径( 一体形フランジの内径) よりも25mm 以上小さくし、中央部を 凹ませる場合には、その直径を同表内径よりも大きくしてはならない。 突起部又は凹み部の中央部分の機械加工仕上げは不要である。 |
